Преобразователь предназначен для преобразования сигнала термопары (ТХК, ТХА, ТЖК) в
унифицированный сигнал постоянного тока 4-20, 0-5 или 0-20мА. Предусмотрена
автоматическая компенсация температуры холодного спая термопары.
Технические характеристики:
Напряжение питания
17 ... 36В
Диапазон рабочих температур
-20 ... +70гр.С
Класс точности
1.0 (за счёт погрешности от нелинейности)
Масса
не более 0.1кГ
Монтаж и подключение преобразователя:

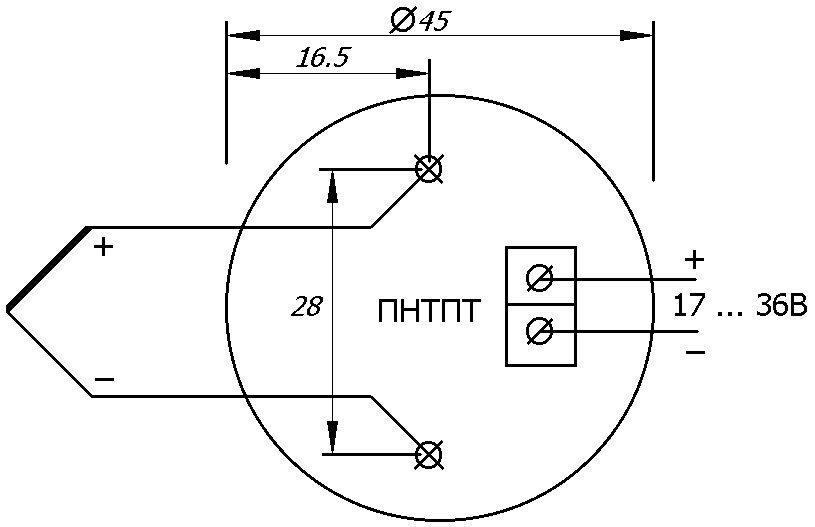

Преобразователь ПНТПТ устанавливается в головке термометра, непосредственно на
выводы термопреобразователя, согласно рис.1.
Рис.1
Расположение органов настройки преобразователя изображено на рис.2 (в скобках
указан порядок настройки).
